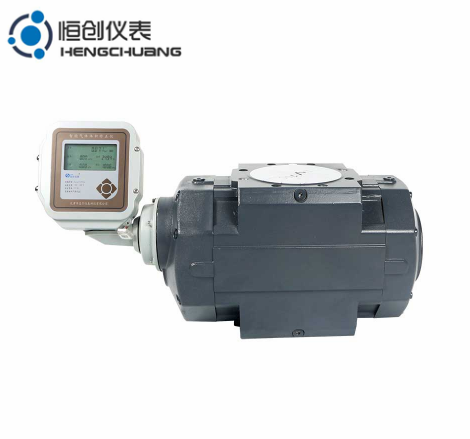

產品概述

氣體腰輪流量計一種新型的高精度容積式流量計，其檢測結構較為復雜，測量所需的機械部件多為可動部件，由殼體計量室和兩個可動腰輪轉子組成，兩旋轉腰輪同軸安裝了一對驅動齒輪，他們相互啃合，使兩腰輪相互聯動。計量時，流體通過流量計，在流體差壓而定作用下，兩腰輪受力開始轉動，流體充滿計量室，利用兩腰輪與計量室，將被測介質連續不斷的分割為已知的單個體積部分，計量室逐次循環的充滿和排放被測介質，根據腰輪的轉動次數和計量室的定量容量體積，計算出流體的流量。

這種機械式的定量測量使得精度可達0.1~~0.5級，是大多數流量所不能具備的。氣體腰輪流量計測量原理決定了它的體積較大，質量較重?？雇饨绺蓴_性能強，測量范圍比寬，對于測量貴重的清潔液體或氣體時，是理想產品。廣泛應用于化工、陶瓷、餐飲等及中小型企業的天然氣貿易計算和成本計量。

產品特點

■精確度高，重復性好。內部轉子經精密加工和平衡檢測，無接觸旋轉，良好的油潤滑，確保了流量計精確度不變，工作壽命長。

■前后不需要直管段，可以安裝在環境狹窄的場合。

■始動流量小，量程比寬，適合于計量負荷變動大的氣體流量

■計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。

■通用性好，所有羅茨流量傳感器均可使用通用的附件。

■配置RS-485通訊接口和專用信號集中器配套，可通過GPRS/CDMA、Internet、網絡組成遠程數據采集及監控系統，便于數據的集中采集和實時管理。

■電路采用表貼安裝工藝，機構緊湊、抗干擾能力強，可靠性高。

■采用高性能微處理器和現代數字濾波技術，軟件功能強大，可靠性高。

■采用浮點運算和五段儀表系數自動修正，并具有故障自診斷和報警功能。

■采用微功耗高新技術，內、外電源供電工作，整機功耗低。

■就地顯示流量值，并帶多種信號輸出功能。

■采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池容量百分量，并帶中文提示符。

■具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可*性保存。

■儀表具有防爆功能，防爆標志為ExiaⅡCT4。

■流量計外殼防護等級為IP65

技術參數

連接方式  法蘭連接

精度等級  ±1.5%R（±1%R需特制）*

使用條件  介質溫度：-10℃～+60℃；環境溫度：-30℃~+60℃；相對濕度：5%～90%；大氣壓力：86～106KPa

工作電源  A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

          B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。

整機功耗  A.外電源：＜1W；  B.內電源：平均功耗≤1W，可連續使用三年以上。

輸出功能  ①脈沖信號 ②4 ~ 20mA電流信號 ③IC卡控制信號 ④RS485通訊 ⑤HART協議

產品執行標準

本流量計執行JB/T 7385-1994 《氣體腰輪流量計》和JJG633-2005《氣體容積式流量計檢定規程》的計量技術規范與標準， 符合國家標準GB3836.1-2010 《爆炸性環境 第1部分：設備通用要求》和GB3836.4-2010 《爆炸性環境 第4部分：由本質安全“i”保護的設備 》標準。

精度等級

1.0級：Qmax-0.2Qmax  ±1.0%  0.2 Qmax-Qmin ±2.0%

1.5級：Qmax-0.2Qmax  ±1.5%  0.2 Qmax-Qmin ±3.0%

未特殊注明產品，按照1.5級精度出廠，其余精度，訂貨時，需要特殊說明定制。

技術指標

(以上參數如有修改恕不另行通知)

使用條件

1 標準狀態條件：P=101.325 kPa   T= 293.15K

2 使用條件：

a.環境溫度：－25℃～+80℃            b.介質溫度：－20℃～+60℃

c.相對濕度：5%～95%                  d.大氣壓力：86KPa～106Kpa

電氣性能指標

1工作電源：a.內電源：1節3.6VDC鋰電池，電池電壓在3.1V～3.6V時均可正常工作。

當電壓低于3.1V時，應更換電池。

b.外電源：±24VDC±15%，紋波≤±5%，適用于4～20mA輸出，脈沖輸出，RS-485等；

2整機功耗：外電源，﹤1W

內電源，平均功耗≤1m W，可連續工作五年以上。

3 工況脈沖輸出方式

a. 工況脈沖信號, 直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V，低電平 ≦ 1V。該脈沖主要用于對儀表的標定。

b. 與標準體積流量成正比的頻率信號，經光耦隔離放大輸出，高電平≥20V，低電平 ≤ 1V。

c. 定標脈沖信號，輸出幅度0～3V，輸出脈沖寬度500ms。該脈沖主要用于城市燃氣計量的IC卡控制裝置或其它設備。該信號1m3輸出1個脈沖。

電流輸出

4～20mA標準模擬電流輸出功能

與標準體積流量成正比，4mA對應0 Nm3/h，20mA對應zui大標準體積流量（該值可設定）。

輸出形式為：二線制或三線制

RS485通信

通過內裝的RS485標準接口能與個人計算機和PLC等主機連接，進行串行通信?？娠@示介質壓力、溫度、瞬時流量、累計標準流量、電池電壓等。

GPRS通信

通過內裝的GPRS系統，進行串行通信?？蓪崿F(xiàn)遠程抄表系統

顯示介質壓力、溫度、瞬時流量、累計標準流量、電池電壓等。

閥門控制輸出

可選擇閥門控制型，直接控制閥門，實現獨立控制和遠程控制

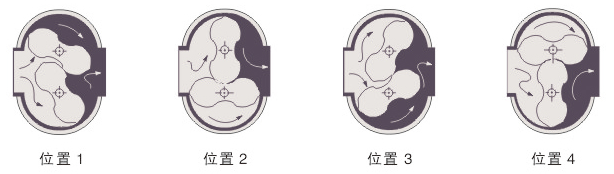

結構與原理

由殼體計量室，兩個咯次輪轉子組成。 兩個橢圓齒輪具有相互滾動進行接觸旋轉的特殊形狀。p1和p2分別表示入口壓力和出口壓力，顯然p1>p2， 在兩側壓力差的作用下，產生逆時針方向旋轉，為主動輪;上方齒輪因兩側壓力相等，不產生旋轉力矩，是從動輪，由下方齒輪帶動，順時針方向旋轉。在圖 1(b)位置時，兩個齒輪均在差壓作用下產生旋轉力矩，繼續旋轉。選裝到圖1(c)位置時，上方齒輪變?yōu)橹鲃虞?，下方齒輪則成為從動輪，繼續旋轉到與圖 1(a)相同位置，完成一個循環。一次循環動作排出四個由齒輪與殼壁間圍成的新月形空腔的流體體積，該體積稱作流量計的"循環體積"。

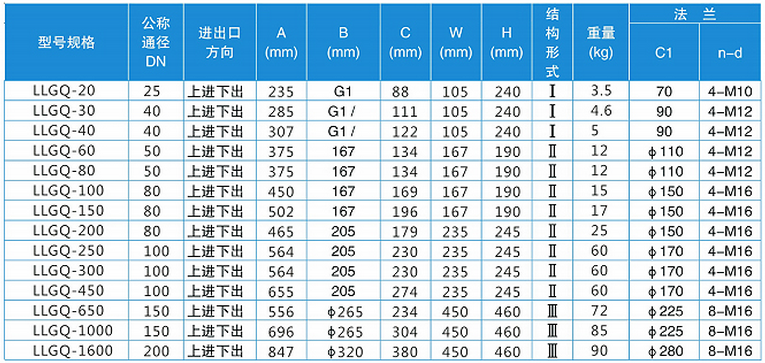

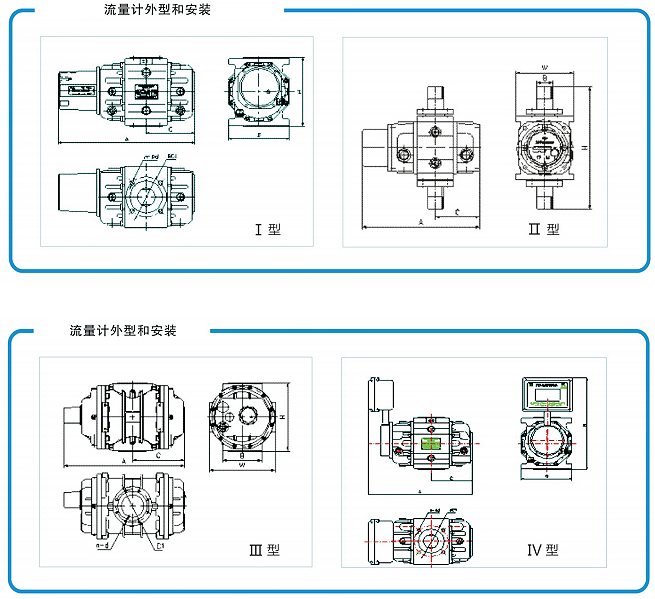

外形尺寸

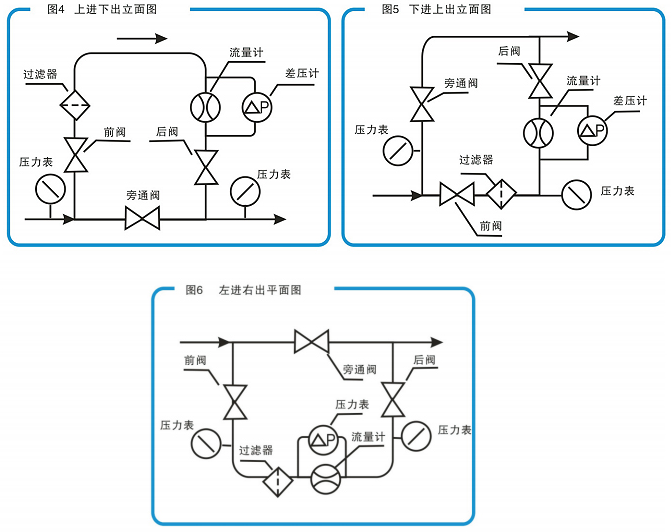

安裝規范

（1）應安裝單獨表房內，表前應安裝過濾器。

（2）安裝前，將汽油從表的進口端倒入，從出口端流出。必須洗凈表內的防銹油。

（3）必須垂直安裝，高進低出(上進下出)。其垂直度不得超過2mm。

（4）系統經過試氣試壓結束，羅茨表安裝完畢，擰下表的加油螺塞，加入潤滑油至指示窗的刻度，然后慢慢開啟進氣閥門，使表工作。觀察表輪是否運轉均勻平衡，確認無異常后幾即可投入正式使用。

1、安裝有兩種方法，即水平安裝和垂直安裝（建議采用垂直安裝）。

2、垂直安裝時，介質進口端需在上方，氣流由上向下流動，這樣安裝使得轉子對臟物具有自清潔能力。

3、水平安裝時，流量計進出口端軸線不得低于管道軸線，以免介質中的臟污雜質滯留于流量計的計量室內，影響長長轉速。

4、安裝時，在流量計上游必須配置過濾器，以改善介質的純凈度。（過濾器由我公司配套出廠）。

5、流量計水平安裝時，建議在流量計后安裝鋼制伸縮器（補償器），伸縮器必須符合管道設計的公稱通徑和公稱壓力的要求。（伸縮

器是作為管道應力的補償及方便流量計的安裝與拆卸）。

6、在室外使用時，建議加配防護罩，以免雨水浸入和烈日暴曬而影響流量計使用壽命。

7、周圍不能有強的外磁場干擾及強烈的機械振動。

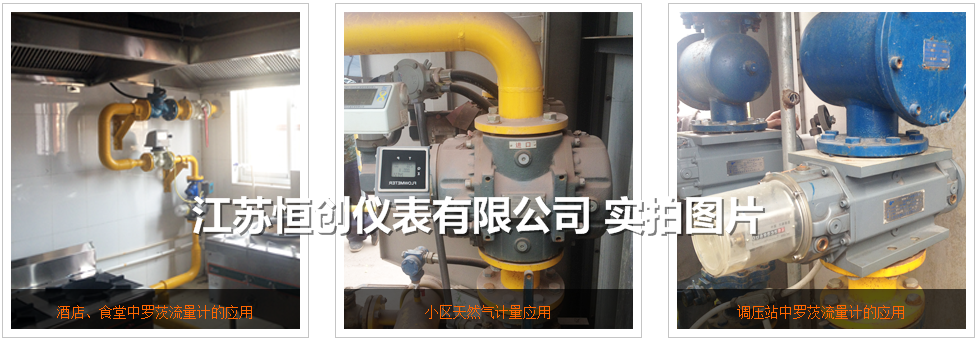

使用案例

1.飯店、食堂等用氣量比較大的終端用戶使用，可配合IC卡控制器使用，達到預收費、流量監測、余額提示、欠費關閥停機等多種功能。

2.小區中使用的，用于天然氣的貿易結算，可配IC卡控制器使用，達到預收費、流量監測、余額提示、欠費關閥停機等多種功能。

3.使用在區域調壓站可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、485通訊、4-20mA+HART、MODBUS協議等。
